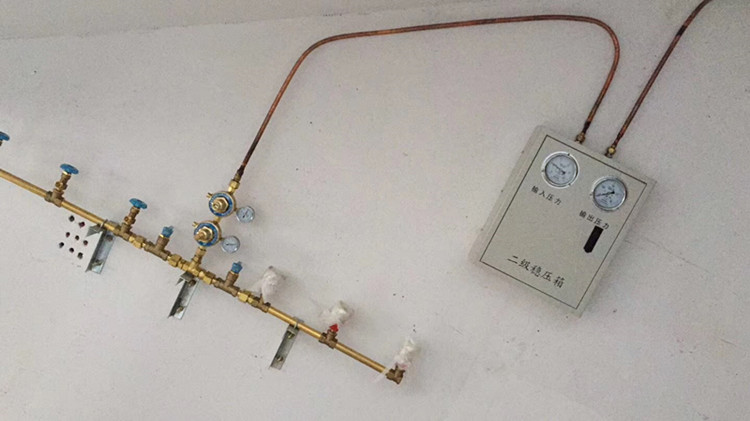

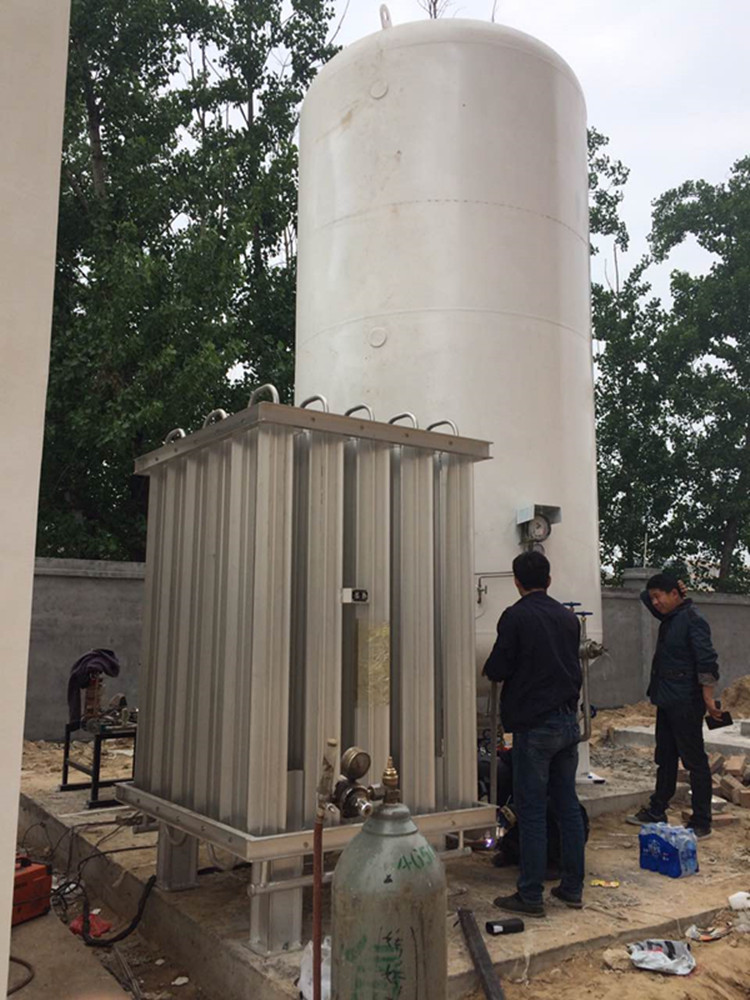

供氧源主要有三种:瓶氧汇流排系统;液氧储罐蒸发系统;变压吸附(PSA)制氧机系统。汇流排系统:其特点是供氧自动切换、自动报警、不间断供气,投资较少、设备简单。因当一组氧气压力降低到2MPa时,自动发出报警信号,并自动切换到另一组氧气瓶供气。此时,瓶内有大量余气不能用尽,从而造成氧气的极大的浪费。在用气量大时氧气供不上,压力偏低,因此暴露出供氧压力不稳定的缺陷。 液氧储罐蒸发系统:其特点是液氧罐储量大、运行成本低、操作简单、气压稳定、维护费用低等优点,是目前各大医院首选之一。 我院选择配置5m3液氧罐一只、汽化器一组、减压阀及报警装置等。液氧站的供气压力为016MPa,输送至各个楼层,再经过二次减压,最终达到使用的压力,把汇流排(10×2组)系统作为液氧的补充。手术室应单独从供养站输送,以确保手术室氧气的压力。供氧分两路供给:一路经墙腰终端,另一路经吊塔口终端,以确保供气的安全可靠。氧气机房要求: (1)供氧站:设液氧站一座,储氧罐一个5m3、汽化器一台。备用氧气汇流排10瓶×2。液氧储灌采用优质名牌产品,设计压力为018MPa,液氧储灌要求配有回流管道。储罐的日蒸发量不大于015%;蒸发器的蒸发量不小于50m3/h。 (2)氧气管道选用国标紫铜管。 (3)病房氧气管路终端输出压力014MPa,并保持持续正压。 (4)氧站与管道系统每小时泄漏率不大于012%。 (5)系统在每个使用单元设有二次减压箱,便于工作人员读表与维修。 技术参数: (1)氧气终端使用流量:10L/min。 (2)氧气管路输出压力:013～0155MPa(区域可调)。 (3)氧气各管道流速:10m/s。 (4)氧气系统总体每小时泄漏率:<012%。 (5)最大和最小使用工况供氧压力误差:<0102MPa。 (6)运行方式:各终端连续供氧。 (7)氧气管道应可靠接地,接地电阻应小于10Ω。 (8)停电时不停供气。 (9)快速插拔自封接头,要求插拔方便密封可靠,使用寿命大于10年,无插头时也能有效密封。 (10)供氧系统全部采用铜管、管道及附件在安装前应严格按规定进行脱脂处理。 (11)供氧系统总管选用直径22×115的铜管,每层走廊横管选用直径19×115的铜管;进入病房的管道选用直径8×1的铜管。 2、设计、施工规范 (1)管道安装验收按GB242-82标准执行:供氧系统应采用高质量无氧铜管,铜管应符合GB1527的要求,采用银荃钎焊,钎材为HiAgCu30-35,管材均进行脱脂处理。脱脂后的管件,用白色滤纸擦拭纸上无油渍,即为脱脂合格。(2)氧气应有可靠接地,接地电阻<10Ω,法兰片之间两端电阻<0103Ω,应有可靠的低压报警装置。 (3)管道内气体流速210m/s。氧气出口压力为013～0155MPa(可调),负压范围为-0102～-0108MPa(可调)。 (4)真空泵出口加细菌过滤器直接空气排放,氧气出口装高效过滤器。 (5)各路管路每层均设单独阀门,便于检修。 (6)试压:氧气管道气密时间;24小时,压力为014MPa,每小时泄漏率应小于012%。真空管道强度试验压力为012MPa。真空管气密,24小时压力为011MPa,每小时泄漏率小于1%。 (7)在开工前必须进一步对设计图纸认真审阅,并进行现场核对,在充分了解设计要求和核对现场后,编制施工设计与进度计划,材料、设备采购计划、工程用款计划。 (8)供方应向买方提供设备资料、图纸、检验记录、实验报告、质量合格证、操作维修手册、技术文件等资料。 (9)为保证良好的工程质量、计划进度,供货方必须对每道工序进行认真检查、测量和调试,填好当日的施工日记和各种记录,特别是隐蔽工程,以备工程随时检查。 (10)施工方在技术服务方面,做到文明施工,不影响、不干扰患者的治疗和休息,使患者满意和院方满意。随着人民生活水平的逐步提高,人们对身体健康的关注程度和对医疗质量的要求也在不断提高。与此同时,医疗行业也出现了新的发展机遇,而医用中心供氧系统正在快速进入各大中型医院。因此,在设计施工过程中,必须严格按造标准化、规范化要求进行,使其发挥更大、更好的作用,使医院产生最佳的社会效益和经济效益。
3，中心吸引系统

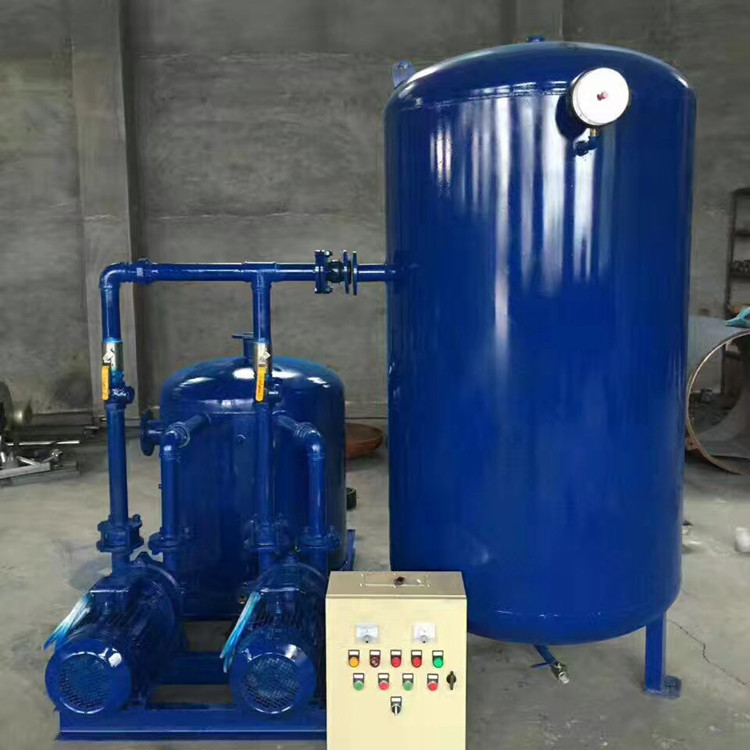

因需要根据医院的规模选择真空泵,我们采用了两台合资西门子公司生产的水环式真空泵2BV5型。负压吸引管路工作压力为0104～0107MPa,吸引系统负压达到0107MPa时,因泄漏引起的增压率平均每小时不得超118%;真空泵选用2台,平时两台机组交替运行。检修时,一台运行、一台维修。机房设在病房楼地下一层,每台抽气量110m3/h送到医疗楼气体管井。
|
|
