工作环境

（1）安装环境清洁卫生，温度控制在5~35℃；

（2）通风要良好，必要时安装通风散热系统；

（3）电源AC220V±15V；频率50HZ±1HZ；

（4）所有的氧气管道禁漏，安装现场禁火、禁油、易燃易爆物品；

（5）确定制氧系统安装空气源的位置使进口应位于污染最少的地方，这些污染源包括：燃烧的废气，麻醉气体排放系统，通风口与抽真空排气口等；

（6）装成后的整机严禁与可燃性油液接触；

（7）大气压力860hPa ~ 1060 hPa；

（8）相对湿度≤80%；

（9）本系统采用环保型设计与安装，环境噪音控制在70dB以下。

注意事项

（1）进行任何对本系统的维护前均应切断电源；

（2）避免出现高尘水平或污染，必须定期检查进气过滤系统；

（3）本仪器无客户可自行维修的部件，发生故障时请勿擅自拆卸；

（4）运行参数的调整必修在技术人员的指导下进行；

实用范围：

该制氧机可以满足月用钢瓶氧60瓶，床位在 60以下的小型、基层医疗单位，例如：乡镇卫生院，社区医院、妇保院等专科医院，以及规模较小的县人民医院。

二、主要结构与工作原理

整机主要结构

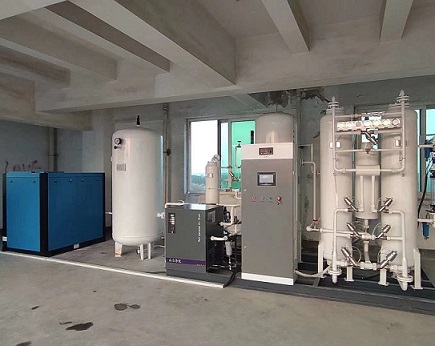

该产品为永久固定的制氧设备，由压缩空气单元、氧氮分离单元、气体储罐、汇流排及电气控制系统等组成。

工艺流程

压缩机      散热器       气水分离器      电磁阀       分子塔       储气罐       流量计      增压泵     氧气罐      过滤器       汇流排      病房

工作原理

在环境空气中，有约21%是氧气，78%的氮气和1%的其他稀有气体。该医用制氧设备，是采用（PSA）原理将空气中21%的氧气分离出来，制氧机应用原理是在于它的吸附槽里有不活泼的惰性陶瓷的材料，分子筛用来分离压缩机空气里的氧和其他气体，分子筛的性质是在有压力的情形下，唯一允许它吸附氮，并让氧离开这吸附槽，然后经由电磁阀的导引流程，使氧集中到氧气储存槽里，好让使用者应用。当一边吸附槽产生出氧，另一边则是排放不要的气体，他吸附（收集成）的作用会循环，这全部的氧气生成流程完全是再生的。

当制氧设备需要保养或出现故障时，系统的后备氧源汇流排能自动供氧气，不中断地氧气的供应，确保安全用氧。

三、主要技术指标
